Военмет IX: инструментарий

При публикации альбома в архиве приоритет в описаниях, которые сопровождают фото, был отдан информации о истории возникновения военно-метеорологического отделения, организации его работы в действующей армии, а также о задачах которые решали военные метеорологи. Обусловлен этот выбор был прежде всего тем, что военно-метеорологическая служба довольно редко привлекает к себе внимание историков и исследователей, а нам в свою очередь хотелось бы дать о ней наиболее полное представление. Работа метеоролога немыслима без измерительных приборов- что бы не перегружать описания к фото разноплановой информацией все гидрометеорологические инструменты, которые попали в объектив составителя альбома, рассмотрены отдельно в этой статье. Здесь же приведен оригинальный текст ‘Сведений постановки военно-метеорологической службы в районе 2-й армии’ разведывательного отделения штаба 2-й армии Западного фронта от 11-го октября 1916 года.


Выражаем свою признательность Константину Исааковичу Шмелькову и участникам форума Метеоклуб за помощь в работе над материалами фотоальбома.







Фото ID: 9202

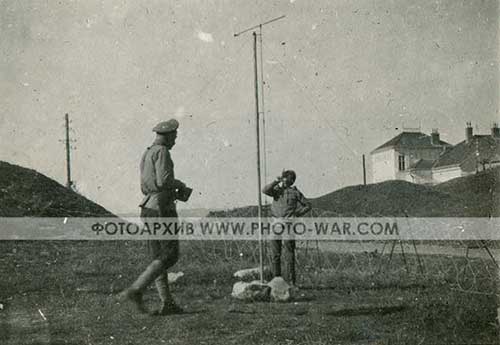

На фото: 1) нижняя часть флюгера Вильда 2) аспирационный психрометр Ассмана 3) дождемер

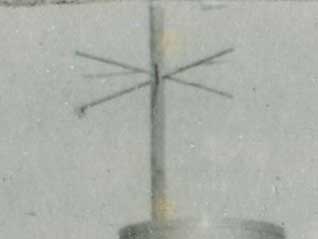

Флюгер Вильда- самый известный и легко узнаваемый метеорологический прибор, предназначенный для измерения направления и скорости ветра, совмещающий в себе конструкцию флюгера и анемометра. Флюгер устанавливали на мачте высотой 8-10 метров с вертикальной осью для флюгарки. В основании мачты находился крест румбов- восьмилучевая шкала, которая как раз и видна на фото (увеличить изображение), сориентированная по сторонам света, с ее помощью определялось направление ветра. На вершине мачты крепится флюгарка, вращающаяся в зависимости от направления ветра и ветромерная доска (или доска Вильда), с помощью которой определяли силу ветра. Угол отклонения доски от вертикали измерялся по дуге со штифтами, расположение которых вычислялось по формуле, связывающей угол отклонения со скоростью ветра.

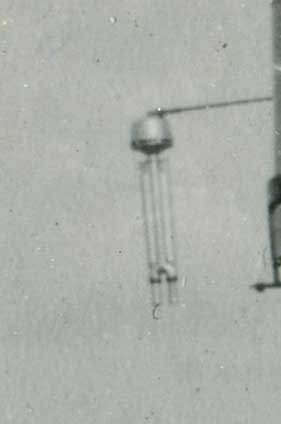

Аспирационный психрометр (увеличить изображение)- прибор, предназначенный для измерения влажности воздуха на основе разницы температур, которые показывает влажный и сухой термометры. Прибор состоит из двух ртутных термометров, закреплённых в специальной металлической оправе в форме трубок и аспирационной головки, в которой находится заводной пружинный механизм с вентилятором, обеспечивающий ток воздуха с постоянной скоростью 2 м/с. Резервуар одного из термометров обернут батистом и перед началом измерений смачивается чистой водой. При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по трубке к вентилятору и выбрасывается наружу через прорези в аспирационной головке.
Прибор выносят из помещения летом за 15 мин., зимой за 30 мин. до наблюдения и подвешивают в открытом месте на столбе на высоте 2 м от земли вдали от каких-либо предметов, способных излучать тепло. Психрометр позволяет определять влажность при температуре воздуха не ниже —10°, вычисление абсолютной и относительной влажности воздуха по показаниям психрометра производят по специальным психрометрическим таблицам.

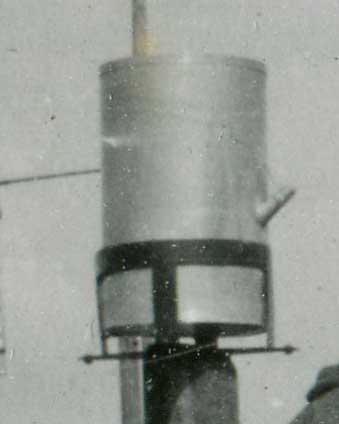

Дождемер (увеличить изображение)- прибор для измерения осадков, выпадающих в виде дождя, снега, града и т.д. Представляет собой цилиндрический сосуд (дождемерное ведро) с открытым верхним отверстием площадью сечения (приемной поверхностью) 0,5 м2. Внутри сосуда, на некотором расстоянии от дна, установлена воронкообразная перегородка с отверстиями, через которые дождевая вода стекает в нижнее отделение сосуда, назначение этой перегородки предохранять накопляющуюся воду от испарения и случайных загрязнений. Для слива воды из дождемера имеется небольшая боковая трубка, прикрываемая колпачком. Накопившаяся в дождемере вода измеряется с помощью специального стакана с делениями (дождемерный стакан), твердые атмосферные осадки (снег, град, крупа) растапливают и затем замеряют уровень воды.






Фото ID: 9201

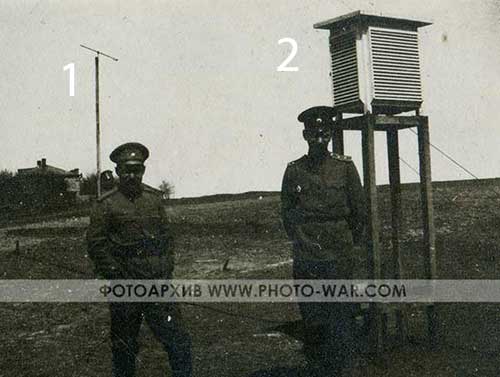

На фото: 1) нефоскоп (рассмотрен ниже) 2) метеорологическая будка

Метеорологическая будка служит для размещения приборов, требующих защиты от действия внешних факторов, таких как прямые солнечные лучи, порывы ветра и атмосферные осадки. Конструкция будки была разработана в 1864 году шотландским инженером Т. Стивенсоном (отцом Л. Стивенсона, автора знаменитого романа «Остров сокровищ»). На метеорологической площадке будку устанавливают дверцами на север, термометры в ней резервуарами на восток. В зависимости от типа размещенного в ней оборудования будка находится на высоте 1,5-2 метра над поверхностью земли, на устойчивой основе, позволяющей сохранить ее устойчивое положение даже при сильных порывах ветра. Стенки метеорологической будки состоят из рам и планок, образующих жалюзи (т.н. экран Стивенсона), которые фиксируют в боковых стенках под углом 60 градусов к горизонту, а в передней и задней стенке 40 градусов, для обеспечения хорошего проветривания и для того, что бы избежать попадания осадков на оборудование. Потолок и крыша наклонены в сторону задней стенки, крыша выдаётся со всех сторон будки и укреплена над потолком так, чтобы между ней и потолком свободно проходил воздух, снижающий теплопередачу от крыши к потолку. Корпус будки окрашивают в белый цвет, что бы уменьшить его нагрев солнечными лучами.







Фото ID: 9193

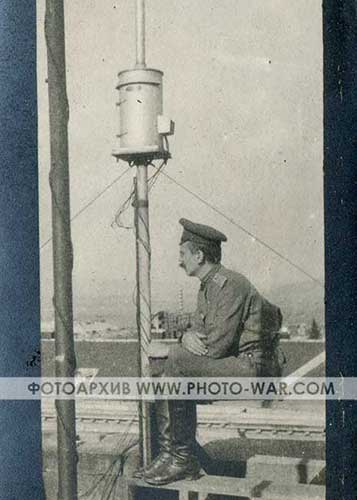

На фото: 1) дождемер с защитой Нифера 2) неизвестный прибор

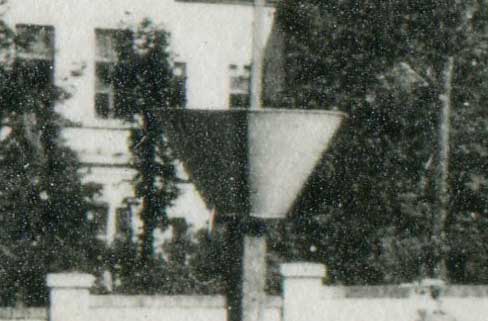

Дождемер с защитой Нифера (увеличить изображение). Защита Нифера- конусообразная воронка, которая предотвращает потери осадков из дождемерного ведра при ветре. Устройство и принцип работы дождемера были рассмотрены выше, внутри конуса на этом снимке находится примерно такое же дождемерное ведро, как на фото ID: 9202

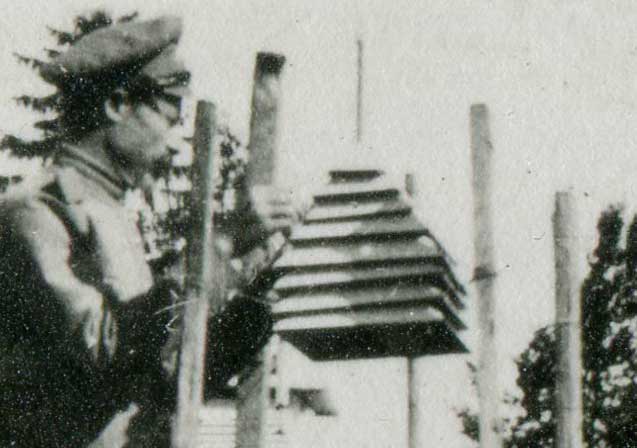

Номер 2 (увеличить изображение)- назначение данного прибора установить не удалось, возможно на фото упрощенный вариант метеорологической будки, внутри которой расположен термометр, защищенный внешним корпусом от прямых солнечных лучей и других внешних воздействий.







Фото ID: 9192



На фото: нефоскоп.

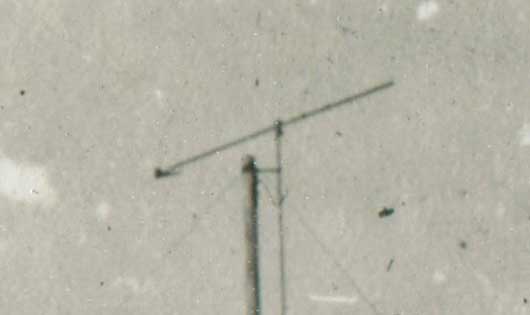

Нефоскоп- служит для определения направления движения облаков и относительной скорости ветра на высоте наблюдаемых облаков. На фото, возможно, упрощенная версия грабельного нефоскопа Бессона, которая использовалась только для определения направления ветра на уровне облачности- наблюдатель устанавливал стрелку (увеличить изображение) параллельно движению облаков и считывал направление.







Фото ID: 9191



На фото: 1) неизвестный прибор 2) термограф 3) гигрограф

Термограф (увеличить изображение)- служит для непрерывной регистрации температуры воздуха. Наиболее распространён термограф, чувствительным элементом которого является изогнутая биметаллическая пластина, которая деформируется при изменении температуры. Перемещение её конца передаётся стрелке, которая чертит кривую на разграфленной ленте. 1 мм записи по вертикали соответствует около 1 °C. По времени полного оборота барабана термографы подразделяются на суточные и недельные, работа термографа контролируется по ртутному термометру.

Гигрограф (увеличить изображение)– служит для непрерывной регистрации относительной влажности воздуха. Чувствительным элементом прибора является пучок обезжиренных человеческих волос, обладающий существенным коэффициентом линейного расширения при изменении влажности. Запись ведется на бумажную ленту на барабане, вращающегося с помощью часового механизма. Также как и термографы, гигрографы делятся на суточные и недельные.







Фото ID: 9187

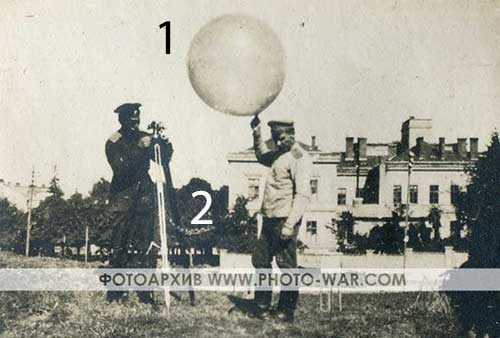

На фото: 1) шар-пилот 2) теодолит для слежения за ним.

Шар-пилот – наполненный водородом или гелием шар, выпускаемый в свободный полет, с помощью которого выполняется определения скорости и направления ветра в слоях атмосферы на высотах до 2 км (т.н. шаропилотное зондирование). Шар-пилот поднимается примерно с постоянной скоростью, которая может быть рассчитана по подъёмной силе и весу его оболочки. Высота шара определяется как произведение вертикальной скорости на время, протекающее от момента выпуска до момента отсчёта. По одновременным отсчётам высоты шара и углов (высоты над горизонтом и азимута), под которыми он виден из аэрологического теодолита, вычисляют скорость и направление ветра на различных высотах.







Фото ID: 9185



На фото: анеморумбограф.

Анеморумбограф- прибор для непрерывной автоматической записи скорости и направления (румба) ветра. Показания передаются с помощью механической или электрической передачи записывающему устройству, состоящему из барабана, вращаемого часовым механизмом, и пишущего устройства.







Фото ID: 9167 и 9164



Подпись в альбоме: Пускаем пузыри.

На фото: один из способов проведения анемометрической разведки- изучения направления ветра в нижней части приземного слоя с помощью запуска мыльных пузырей и наблюдений за их полетом. Учитывая обеспеченность подразделения Военмет IX всеми необходимыми приборами для производства подобных наблюдений, возможно на фотографиях процесс обучение личного состава передовых станций химических команд простому способу анемометрической разведки, который не требует установки сложного оборудования и может быть проведен в кратчайшие сроки для получения необходимых данных.






Приложение I

Генерал-квартирмейстер
штаба 2-й армии западного фронта
Отделение разведывательное
11 октября 1916 г.
№ 2643


Генерал-квартирмейстеру штаба главнокомандующего армиями западного фронта

Сообщаю для сведения постановку военно-метеорологической службы в районе 2-й армии.
Расположение и связь метеорологических станций и передовых наблюдательных пунктов указаны на прилагаемой схеме.

А. Предупреждение возможности газовых атак противника и определение общей метеорологической обстановки достигается совместной работой военно-метеорологического отделения, дивизионных метеорологических пунктов и наблюдательных пунктов в полках.

1. Полковые наблюдательные пункты производят ежечасные наблюдения направления ветра, а некоторые из них, снабженные ветромерами, — и силы ветра. В сроки, указанные дивизионными метеорологами, они сообщают последним свои наблюдения (земметы).

2. Дивизионные метеорологические пункты снабжены приборами для определения температуры, давления воздуха, направления и силы ветра и производят наблюдения ежечасно; 2 раза в сутки (в 13 и 18 ч) телеграфно сообщают свои наблюдения военно-метеорологическому отделению. В случае надобности сносятся с военно-метеорологическим отделением немедленно. Ежедневно не позже 21 ч дают в штаб дивизии для сообщения во все войсковые части характеристику наступающей ночи в отношении возможности газовой атаки со стороны противника. В случае наступления благоприятных для противника условий после указанного часа дают немедленно соответствующие предупреждения. Они же производят инструктирование окопных наблюдателей и устройство полковых наблюдательных пунктов.

3. Военно-метеорологическое отделение при штабе армии (военмет) ведет непрерывные наблюдения над всеми метеорологическими элементами, составляет на основании получаемых телеграмм (от 12 иностранных, 18 русских станций и 7 военметов и авиаметов) карты погоды для 7, 13, 21 ч каждого дня. Краткое описание карты погоды для срока 21 ч передается в дивизионные пункты с целью ориентировки дивизионных метеорологов в процессах, коими обусловлены происходящие и ожидаемые изменения погоды. На основании наблюдений и карт погоды военно-метеорологическое отделение не позже 19 ч дает предсказание на следующий и, если возможно, ближайшие дни, касаясь особенно ожидаемых условий ветра. Предсказание сообщается: а) в штаб армии; б) всем начальникам штабов корпусов; в) дивизионным метеорологам; г) начальнику химической команды.

В тот же срок при условиях, благоприятных для газовых атак противника, военно-метеорологическое отделение предупреждает об этом штаб армии и начальников штабов корпусов. Военно-метеорологическое отделение всегда привлекается также к осмотру фронта армии для выяснения участков, наиболее угрожаемых при газовых атаках противника.

4. Аэронавигационная станция (авиационного дивизиона), работающая с военно-метеорологическим отделением совместно, производит два раза в сутки (или более, а в случае надобности — также и ночью) наблюдения над верхними слоями атмосферы при помощи шаров-пилотов и змейков, оказывая военно-метеорологическому отделению помощь при решении вопроса об устойчивости и продолжительности дующего в данный момент ветра.

Б. Определение условий, благоприятных для наших газовых атак, производится наблюдательными пунктами химической команды, ее контрольной станцией и военно-метеорологическим отделением.

1. Передовые наблюдательные пункты химической команды, снабженные ветромерами простейшей конструкции, имеют целью выяснение отклоняющего влияния местных причин, возвышенностей, неровностей на поверхности земли, леса на силу и направление ветра в непосредственной близости от предполагаемого места выпуска газов для возможно точного определения движения нашей газовой волны.

Наблюдения этих пунктов позволяют выяснить те пределы в направлении ветра, при которых возможна на данном участке наша газовая атака. К производству подобной анемометрической разведки привлекаются как дивизионные метеорологи, так и полковые наблюдатели.

2. Контрольная станция химической команды имеет приборы для наблюдения всех метеорологических элементов и производит наблюдения ежечасно; помещается в 2-3 верстах от первой линии окопов, и притом в таком месте, где не сказывается влияние упомянутых выше отклоняющих причин. Она служит главным образом для определения действительного направления и силы ветра, а также его постоянства и устойчивости.

3. Военно-метеорологическое отделение сообщает ежедневно в химическую команду описание вечерней карты погоды и предсказание погоды на следующий и ближайшие дни. Кроме того, об ожидаемых благоприятных для нас условиях ветра военно-метеорологическое отделение заблаговременно уведомляет начальника химической команды, сообщая затем свои соображения об устойчивости ветра, его продолжительности и ожидаемых изменениях в направлении и силе. Военно-метеорологическое отделение обязательно участвует в обследовании участка, выбранного для нашей газовой атаки, с целью окончательного выяснения вопроса о его пригодности в зависимости от местных условий.

Подписали: Генерал-майор Ставров.

Старший адъютант генерального штаба подполковник Ковалевский.

Источник: ‘Химическое оружие на фронтах Мировой войны 1914—1918 гг.’ М., гос. вон. изд., 1935. Де Лазари Александр Николаевич.
